راهنمای انتخاب بلبرینگ مناسب برای دستگاههای صنعتی
انتخاب بلبرینگ برای یک دستگاه صنعتی، صرفاً به پیدا کردن قطعهای با قطر مناسب محدود نمیشود. هر ماشین شرایط کاری مخصوص به خود را دارد و بیرینگی که برای یک موتور یا پمپ عملکرد مناسبی دارد، لزوماً برای یک نوار نقاله، گیربکس یا ماشینآلات سنگین انتخاب مناسبی نیست. نوع و مقدار بار، سرعت چرخش، دمای کار، شرایط محیطی، نحوه نصب و شیوه روانکاری همگی در انتخاب قطعه نقش دارند.
تنوع زیاد مدلها نیز باعث شده انتخاب گاهی برای خریدار یا مسئول تعمیرات به یک مسئله فنی تبدیل شود. شناخت چند معیار اصلی میتواند این فرآیند را سادهتر کند و احتمال انتخاب نادرست را کاهش دهد. در ادامه، مهمترین مواردی که هنگام انتخاب بلبرینگ صنعتی باید بررسی شوند را مرحلهبهمرحله مرور میکنیم.
اول از همه، دستگاه را بشناسید
پیش از بررسی شماره فنی و ابعاد بلبرینگ، باید مشخص شود قطعه قرار است در چه دستگاهی استفاده شود. دانستن نام دستگاه به تنهایی کافی نیست؛ باید شرایط کاری محل نصب نیز مشخص باشد.
برای مثال، بلبرینگ مورد استفاده در یک الکتروموتور ممکن است با قطعهای که در یک تجهیز معدنی فعالیت میکند، تفاوت زیادی داشته باشد. یکی ممکن است با سرعت بالا و بار نسبتاً کنترلشده کار کند و دیگری با بار سنگین، لرزش و آلودگی محیطی مواجه باشد.
بنابراین بهتر است پیش از خرید، اطلاعاتی مانند محل نصب، سرعت چرخش، نوع بار، ساعات کارکرد و شرایط محیطی یادداشت شود. این اطلاعات پایه، مسیر انتخاب را بسیار دقیقتر میکنند.
۱. نوع بار را مشخص کنید

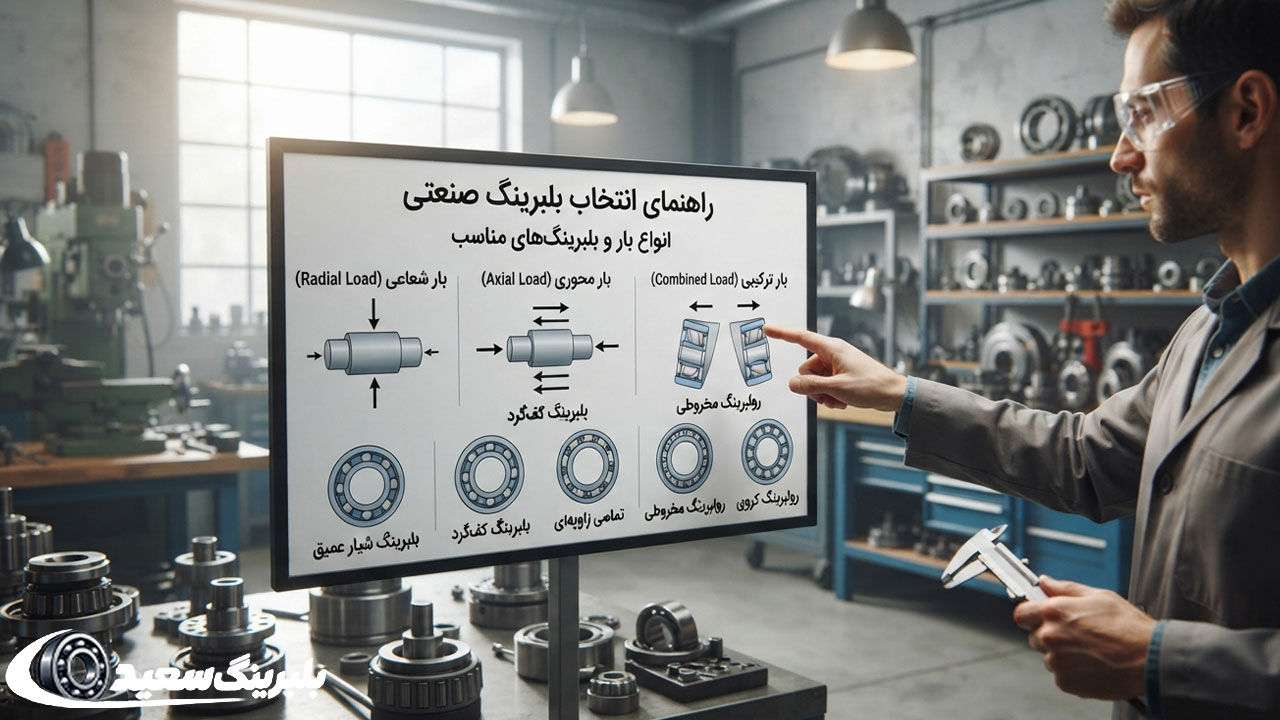

یکی از نخستین پرسشها این است که چه نیرویی به بلبرینگ وارد میشود. به طور کلی بار واردشده میتواند شعاعی، محوری یا ترکیبی باشد.
بار شعاعی
بار شعاعی نیرویی است که نسبت به محور شفت در جهت عمودی وارد میشود. در بسیاری از تجهیزات دوار، موتورهای الکتریکی و ماشینآلات عمومی چنین باری وجود دارد.
اگر نیروی اصلی واردشده به قطعه از نوع شعاعی باشد، باید مدلی انتخاب شود که ظرفیت تحمل این نیرو با شرایط دستگاه هماهنگ باشد. بلبرینگهای شیار عمیق در بسیاری از کاربردهای عمومی که بار شعاعی غالب است مورد استفاده قرار میگیرند، اما مدل نهایی باید بر اساس مشخصات واقعی دستگاه انتخاب شود.
بار محوری
در بار محوری، نیرو در راستای محور شفت اعمال میشود. این نوع نیرو در برخی پمپها، تجهیزات عمودی و مجموعههای مکانیکی خاص اهمیت بیشتری دارد.
اگر بار محوری قابل توجه باشد، نمیتوان صرفاً بر اساس قطر داخلی و خارجی بلبرینگ تصمیم گرفت. نوع طراحی بلبرینگ باید با جهت و مقدار نیروی واردشده سازگار باشد.
بار ترکیبی
در بسیاری از ماشینآلات، نیرو فقط از یک جهت وارد نمیشود. ترکیبی از بار شعاعی و محوری میتواند به صورت همزمان وجود داشته باشد. در چنین شرایطی باید مدلی انتخاب شود که برای این نوع بارگذاری طراحی شده باشد.
بلبرینگهای تماس زاویهای نمونهای از قطعاتی هستند که در کاربردهای دارای بار ترکیبی مورد توجه قرار میگیرند. در شرایط دیگر ممکن است استفاده از رولبرینگ مخروطی یا نوع دیگری از بیرینگ مناسبتر باشد. بنابراین شناخت نوع نیرو پیش از انتخاب قطعه اهمیت زیادی دارد.
۲. سرعت چرخش را نادیده نگیرید
دومین عامل مهم، سرعت چرخش شفت است. دو دستگاه ممکن است از نظر اندازه و نوع قطعه شبیه یکدیگر باشند، اما به دلیل تفاوت دور کاری به بیرینگهای متفاوتی نیاز داشته باشند.
در سرعتهای بالا، اصطکاک، تولید حرارت و شرایط روانکاری اهمیت بیشتری پیدا میکنند. بلبرینگهای مختلف نیز از نظر سرعت مجاز یکسان نیستند و عواملی مانند طراحی داخلی، نوع قفسه، روانکار و بار واردشده روی عملکرد آنها تأثیر میگذارد.
به همین دلیل نباید صرفاً از روی اندازه قطعه درباره مناسب بودن آن برای یک دستگاه با دور بالا تصمیم گرفت. مشخصات فنی سازنده باید با سرعت واقعی تجهیز مقایسه شود.
۳. ابعاد محل نصب را دقیق اندازه بگیرید
یکی از اشتباهات رایج این است که انتخاب بلبرینگ فقط بر اساس قطر داخلی انجام شود. در حالی که چندین اندازه و مشخصه باید با محل نصب مطابقت داشته باشند.
قطر داخلی، قطر خارجی و عرض بلبرینگ از ابعاد اصلی هستند. علاوه بر این موارد، شکل نشیمنگاه، فضای موجود در اطراف قطعه و نحوه تثبیت آن نیز اهمیت دارند.
گاهی فضای نصب از نظر شعاعی محدود است و امکان استفاده از هر مدل بیرینگی وجود ندارد. در چنین شرایطی ساختار قطعه باید متناسب با محدودیت فضایی انتخاب شود. به همین دلیل بهتر است اندازهها با ابزار دقیق اندازهگیری شوند و در صورت وجود، کد فنی قطعه قبلی نیز بررسی شود.
۴. شرایط محیطی دستگاه را بررسی کنید
بلبرینگ ممکن است در محیطی تمیز و کنترل شده کار کند یا در معرض گردوغبار، رطوبت، آلودگی و تغییرات دمایی قرار داشته باشد. شرایط محیطی مستقیماً بر انتخاب نوع آببندی و نحوه نگهداری تأثیر میگذارد.
برای مثال، در محیطهای دارای گردوغبار، ورود ذرات خارجی به قسمت داخلی بیرینگ میتواند باعث افزایش سایش شود. در محیطهای مرطوب نیز محافظت مناسب در برابر نفوذ آلودگی و رطوبت اهمیت بیشتری پیدا میکند.
از سوی دیگر، اگر دستگاه در دمای بالا فعالیت میکند، انتخاب بلبرینگ و روانکار باید با توجه به دمای واقعی کار انجام شود. نمیتوان یک مدل مشخص را بدون بررسی شرایط دمایی برای تمام محیطها مناسب دانست.
۵. نوع آببندی را متناسب با کاربرد انتخاب کنید
بعضی از بلبرینگها با پوششها و آببندیهای مختلف عرضه میشوند. این ویژگیها برای محافظت از قسمت داخلی بیرینگ در برابر آلودگی و همچنین حفظ روانکار در شرایط مشخص طراحی شدهاند.
در مدلهایی که آببندی لاستیکی دارند، محافظت در برابر ورود آلودگی اهمیت زیادی پیدا میکند. مدلهای دارای پوشش فلزی نیز برای کاربردهای خاص مورد استفاده قرار میگیرند.
بنابراین هنگام سفارش قطعه، توجه به پسوندها و مشخصات درجشده در کد بلبرینگ اهمیت دارد. ممکن است دو قطعه از نظر ابعاد اصلی مشابه باشند، اما نوع آببندی آنها متفاوت باشد و همین تفاوت، کاربردشان را تغییر دهد.
۶. دمای کاری را در انتخاب بلبرینگ در نظر بگیرید
حرارت یکی از عوامل تأثیرگذار بر عملکرد بیرینگ است. افزایش بیش از حد دما میتواند روی روانکار، لقی داخلی و سایر اجزای قطعه اثر بگذارد.
منبع ایجاد حرارت میتواند خود بلبرینگ، سرعت بالا، اصطکاک، بار زیاد یا محیط اطراف دستگاه باشد. به همین دلیل باید مشخص شود قطعه در چه دمایی قرار است کار کند.
در کاربردهای صنعتی که دما بالا یا متغیر است، بررسی مشخصات فنی بلبرینگ و روانکار اهمیت بیشتری دارد. استفاده از یک قطعه معمولی بدون توجه به شرایط دمایی میتواند عمر کاری آن را کاهش دهد.
۷. روانکاری را از مرحله انتخاب فراموش نکنید
بلبرینگ برای عملکرد مناسب به روانکاری متناسب با شرایط کاری نیاز دارد. روانکار باعث کاهش اصطکاک و کمک به کنترل حرارت در محل تماس اجزای متحرک میشود.
اما نوع روانکار برای تمام دستگاهها یکسان نیست. سرعت، دما، بار و شرایط محیطی از عواملی هستند که در انتخاب گریس یا روغن مناسب نقش دارند.
همچنین مقدار روانکار اهمیت دارد. کمبود روانکار میتواند موجب افزایش اصطکاک و حرارت شود و استفاده بیش از اندازه نیز در برخی کاربردها میتواند شرایط کاری نامناسبی ایجاد کند. بنابراین برنامه روانکاری باید بر اساس مشخصات قطعه و شرایط واقعی دستگاه تنظیم شود.
۸. لقی داخلی را بررسی کنید
لقی داخلی یکی دیگر از مشخصاتی است که در برخی کاربردهای صنعتی اهمیت ویژهای دارد. لقی به فضای داخلی میان اجزای بلبرینگ اشاره دارد و مقدار مناسب آن به شرایط کاری بستگی دارد.
در بعضی تجهیزات، دمای کار و نحوه نصب باعث تغییر شرایط داخلی بیرینگ میشود. به همین دلیل در موارد خاص ممکن است انتخاب بیرینگ با لقی داخلی مشخص، بخشی از طراحی سیستم باشد.
پسوندهایی مانند C3 در برخی کدگذاریهای بلبرینگ نشاندهنده لقی داخلی بیشتر از حالت معمول هستند. با این حال نباید صرفاً به دلیل صنعتی بودن دستگاه، همیشه مدل دارای لقی بیشتر انتخاب شود. مقدار لقی باید با شرایط واقعی کاربرد مطابقت داشته باشد.
۹. بار و ظرفیت بلبرینگ را با هم مقایسه کنید
هر بلبرینگ دارای مشخصات مربوط به ظرفیت تحمل بار است. این اطلاعات نشان میدهند قطعه برای چه محدودهای از شرایط بارگذاری طراحی شده است.
اگر بار واقعی دستگاه بیشتر از ظرفیت مناسب قطعه باشد، احتمال ایجاد فشار و فرسایش افزایش پیدا میکند. از طرف دیگر، انتخاب یک قطعه بسیار بزرگتر بدون دلیل فنی نیز الزاماً راهحل بهتری نیست؛ زیرا سایر مشخصات مانند سرعت، ابعاد، فضای نصب و شرایط روانکاری همچنان باید هماهنگ باشند.
در تجهیزات صنعتی حساس، ظرفیت بار باید با اطلاعات فنی دستگاه و شرایط واقعی کار مقایسه شود. برای کاربردهای تخصصیتر، محاسبات مهندسی عمر و ظرفیت بار نیز میتواند در انتخاب دقیق نقش داشته باشد.
۱۰. نحوه نصب را هم در نظر بگیرید
حتی اگر بلبرینگ کاملاً متناسب با دستگاه انتخاب شده باشد، نصب نادرست میتواند عملکرد آن را تحت تأثیر قرار دهد. اعمال نیرو به بخش نامناسب، استفاده از ابزار نامناسب یا وارد کردن ضربه میتواند به رینگها و اجزای داخلی آسیب بزند.
همچنین تمیز بودن محل نصب اهمیت دارد. وجود ذرات خارجی روی شفت یا داخل محفظه میتواند باعث ایجاد مشکل در نشستن صحیح قطعه شود.
در ماشینآلات صنعتی که قطعات با دقت مشخصی نصب میشوند، رعایت تلرانسهای موردنیاز و همراستایی نیز اهمیت دارد. نصب باید بر اساس دستورالعمل قطعه و طراحی مجموعه انجام شود.

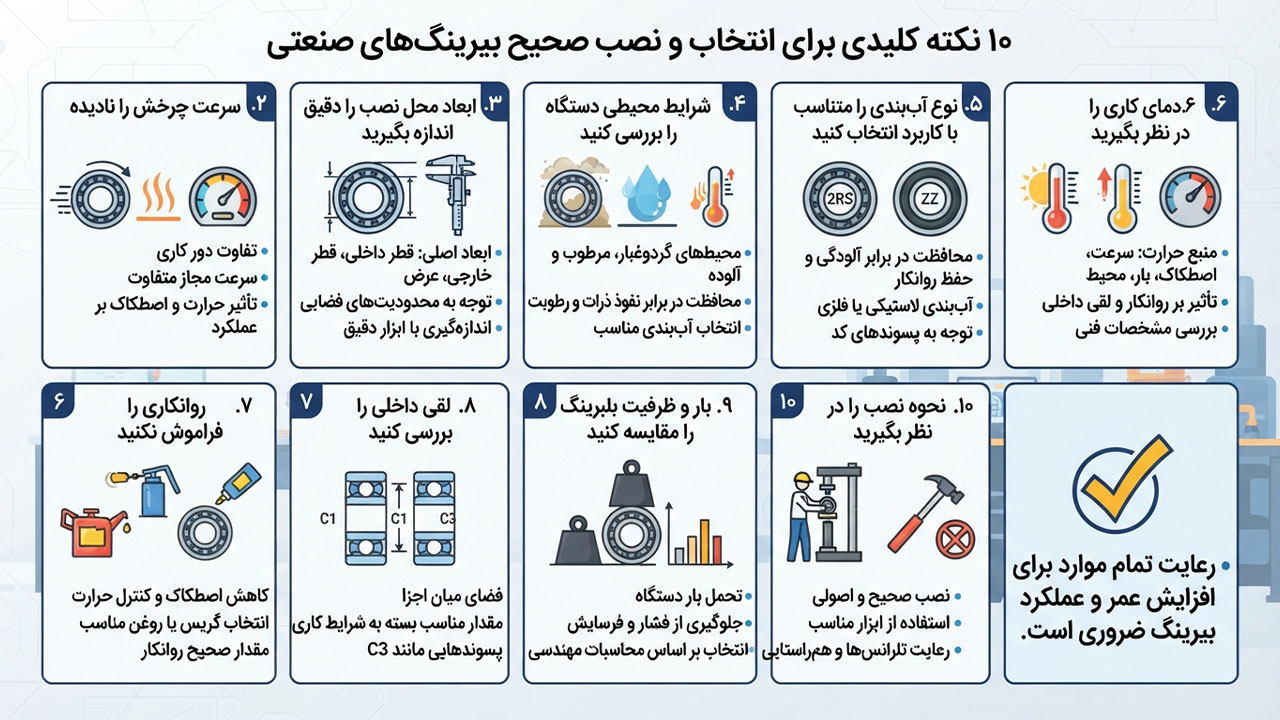

یک روش ساده برای انتخاب بلبرینگ
اگر بخواهیم تمام موارد بالا را به یک روند عملی تبدیل کنیم، میتوان مراحل انتخاب را به شکل زیر خلاصه کرد:
- مشخص کنید بلبرینگ در کدام دستگاه و کدام قسمت نصب میشود.
- نوع بار واردشده را تعیین کنید؛ شعاعی، محوری یا ترکیبی.
- سرعت واقعی چرخش شفت را مشخص کنید.
- قطر داخلی، قطر خارجی و عرض موردنیاز را اندازه بگیرید.
- دمای کاری و شرایط محیطی را بررسی کنید.
- نوع آببندی موردنیاز را مشخص کنید.
- ظرفیت بار قطعه را با شرایط کاری مقایسه کنید.
- نوع روانکاری و شرایط نگهداری را در نظر بگیرید.
- کد فنی و پسوندهای بلبرینگ را بررسی کنید.
- پیش از نصب، مشخصات قطعه را با نیاز واقعی دستگاه تطبیق دهید.
چرا کد فنی بلبرینگ اهمیت دارد؟
کد حکشده یا درجشده روی بلبرینگ تنها یک شماره شناسایی ساده نیست. بخشهای مختلف کد میتوانند اطلاعاتی درباره نوع، اندازه، طراحی داخلی یا برخی ویژگیهای قطعه ارائه دهند. البته نحوه نامگذاری میان تولیدکنندگان مختلف ممکن است تفاوتهایی داشته باشد.
به همین دلیل بهتر است هنگام جایگزینی یک قطعه، کد کامل آن بررسی شود و فقط به چند رقم ابتدایی یا ابعاد ظاهری اکتفا نشود. پسوندهایی که نوع آببندی، لقی یا برخی ویژگیهای دیگر را مشخص میکنند، در بعضی کاربردها اهمیت زیادی دارند.
اشتباهاتی که هنگام انتخاب بلبرینگ باید از آنها دوری کرد
یکی از اشتباهات رایج، انتخاب قطعه فقط بر اساس قیمت است. قیمت میتواند یکی از معیارهای خرید باشد، اما جایگزین مشخصات فنی نیست. اگر قطعه از نظر ظرفیت بار، سرعت، آببندی یا لقی با دستگاه هماهنگ نباشد، ممکن است هزینههای تعمیر و توقف دستگاه افزایش پیدا کند.
اشتباه دیگر، انتخاب صرفاً بر اساس اندازه است. دو بلبرینگ با ابعاد مشابه ممکن است برای شرایط کاملاً متفاوتی طراحی شده باشند.
همچنین استفاده از قطعه نامتناسب با شرایط محیطی، بیتوجهی به روانکاری و نصب غیراصولی از عواملی هستند که میتوانند عملکرد بیرینگ را تحت تأثیر قرار دهند.
انتخاب درست، از شناخت شرایط شروع میشود
انتخاب بلبرینگ صنعتی زمانی دقیقتر خواهد بود که به جای شروع از نام یا قیمت محصول، از شرایط واقعی دستگاه شروع کنیم. دانستن نوع بار، سرعت، ابعاد، دما، محیط کار، نوع آببندی و الزامات روانکاری، اطلاعاتی هستند که مسیر انتخاب را مشخص میکنند.
برای ماشینآلات عمومی ممکن است انتخاب نسبتاً ساده باشد، اما در تجهیزات سنگین، خطوط تولید، ماشینآلات معدنی و سیستمهایی که توقف آنها هزینهبر است، بررسی دقیقتر مشخصات اهمیت بیشتری دارد.
در نهایت، یک بلبرینگ مناسب فقط قطعهای نیست که در محل خود قرار بگیرد؛ بلکه باید بتواند در شرایطی که دستگاه برای آن طراحی شده، عملکرد قابل قبول داشته باشد. به همین دلیل هنگام خرید یا تعویض، بررسی مشخصات فنی و تطبیق آنها با شرایط واقعی کار، یکی از مهمترین مراحل نگهداری ماشینآلات محسوب میشود.
